タイムカプセル アドバイス (Time Capsule Advice)  2017年版

タイムカプセル開封

関西大学タイムカプセル

関西大学タイムカプセル保存ガス注入画像



タイムカプセルの作り方


タイムカプセルは保存場所が大切です。行方不明は多くある事例です。

タイムカプセル容器の素材は重要な選定ポイントです。

タイムカプセルは内部がマイナスになって水分侵入が無いことが大切です。


1: 保存場所の選定

S10型 BOX型 円筒型
価格・特徴 普及価格・頑丈 容量大 サイズ豊富
水中保存 × ×
直接埋設保存 × ×
格納室埋設保存
室内展示保存
ビル屋上容器内保存



2: 保存容器素材の選定

タイムカプセルは気密維持と保存ガスが前提になっています。


空気の透過 水分の透過
ステンレス 透過しない
透過しない
アルミ 透過しない
ガラス 透過しない
ビニール プラスチック 樹脂 透過する



3: 保存容器がマイナスにならない事

タイムカプセル失敗の危険・禁止事項
脱酸素剤の使用 容器内部が外部より低くなって水分を引き込む。
小さなボルト・ネジ 気密維持できる締め付け力が不足する。
ビニール・プラスチック 容器内部と外部で空気や水分が通過してしまって、保存物に悪影響。






埋め方 埋設格納室の図面を提供しています。
(御相談ください)

容積を決めましょう。
埋設か室内保存か決めましょう。
形状を考えましょう。円筒型 箱型


希望を整理しましょう。 保管場所 容積 外観

1: いつまで保存したいのか             5年 15年 25年  それ以上

2: いつ頃までに準備したいのか  1年後 半年 3ヶ月後  4週間後  即納品

3: 何を保存したいのか  文集 絵画 写真 手紙 酒 新聞 雑誌   その他

4: どこに保存するのか  校庭埋設 床下 天井裏 展示室 水中保存 その他

5: 機能優先ですか、見た目が優先ですか、本物のタイムカプセルが必要でしょうか。


保存ガス と 気密検査は タイムカプセルである最低条件です。

見た目が良くても、タイムカプセル性能があるとは限りません。


御注意

気密検査や耐久性が大切です。



タイムカプセルに使用禁止 乾燥剤 脱酸素剤 収納禁止


保存ガスと、気密検査あるからタイムカプセルです。


本物のタイムカプセルです。



卒業記念の実例

製品の事例

イベントの事例 1


CD DVD 読み込めなくなる場合があり、保存には特別な注意が必要です。

    沸点が低く蒸気圧が高い シリコーンから発生するガスがあります。


参考資料 低分子 シロキサン

Desiner & Produser
 タイムカプセル設計と製作現場からのアドバイス

   1: 全ての製品は、気密確認の検査管が溶接してあります。

   2: 収納後に、検査管から長期保存ガスを注入してください。

   3: 全ての製品に保存ガスと酸素遮断袋が付属しています。

        お問い合わせ先  設計者直通  携帯電話 090-4648-9467


あなたのタイムカプセル完成検査・気密検査します。

                 タイムカプセル現物・製品画像



タイムカプセルの開封

長期保存中に内部圧力が高くなっている場合があります。

具体的な推奨手順  S10型の場合

マイナスドライバーを準備する。
ハンマーを準備する。
M16 サイズのめがねレンチを2個準備する。

フランジを締め付けているボルトナットを少し緩める。
ボルトナットはまだ、外さない。
マイナスドライバーを差し込んで、フランジとフランジの隙間を広げる。
フランジの横を軽くたたくと、差し込める隙間ができます。
タイムカプセル内部と大気圧とを等しくする。
ボルトナットをはずし、フランジを開封します。

密封が不良の場合は、
内部から液体が漏れ出てくる場合があります。

めがねレンチ、スパナ、モンキーレンチの順で推奨します。

パイプレンチは使用しないで下さい。



問い合わせメールを送る

kappaboss@aol.com
設計室携帯電話

090-464-89467




タイムカプセルには保存ガスが必要です。

脱酸素剤は使用しないで下さい。

負圧になり、水分を吸い込む危険があります。

酸素が吸着された分の内部圧力が減ります。



設計者は、公害防止管理者 水質 第1種 国家試験の合格者です。

設計者は、毒物劇物取扱者 京都 第21-13号 国家試験の合格者です。

科学的な説明には、専門家としての解説なので安心していただけます。


エピソードも参考にしていただけます。
http://green.ap.teacup.com/applet/biofuel/msgcate37/archive



ホンモノかどうかの識別方法
理科の先生や化学の先生に尋ねてみましょう。

1: 気密試験の実施 ( 検査方法をメーカーに確認してみましょう。 )

2: 保存ガス封入 (保存ガスの封入と目的をメーカーに確認してみましょう。)

3: 酸素分圧の説明 (脱酸素剤の内部減圧を理科の先生へ確認ましょう。 )

タイムカプセルの設計や
タイムカプセルの製作をしている私から、
タイムカプセルイベントを企画する全ての方々への公開アドバイス。

補足1 2001年10月17日 使用する紙についての参考情報
補足2 2002年1月29日 水いっぱいドロドロ状態を避ける参考情報
補足3 2002年2月14日 加筆
追加  2002年3月16日 BOX 2002 公開
追加  掘り起こしたタイムカプセルの再利用
追加  2013年3月11日  シリコーンなどのコーキング剤は使用禁止です。


アドバイスのポイント
まとめ
詳しい説明


タイムカプセル 東京ビッグサイト 2009

東京ビッグサイト 2009年8月29日

大手ゼネコン様による出展 : 当社のタイムカプセル S-10


 はじめに

インターネットでタイムカプセルを検索をすると、関連のホームページが増えてきました。
時々
、表現に疑問を感じる時があります。
記述に誤り
のあるホームページもあります。

タイムカプセルの品質保証に関わる気密検査の実施に疑問を持ちます。

幾つかのタイムカプセルの実物を検証したこともあります。
構造的に不適な製品も出回っているようです。
良心的な表示があるものもあります。

水没や行方不明の失敗例も多数見受けられます。

かけがいのない思い出や記念品を確実に保存するのにはポイントがあります。

私がガス注入に現地へ出張したり、
お客様が工場へ来訪された時などに質問される内容やポイントをいくつかご紹介します。

全てのノウハウではありませんがかなり参考にしていただけると確信しております。


設計者からのアドバイスなので、専門的でわかりにくい部分があるかもしれません。
そこで、次の工夫をしました。

アドバイスのポイント この部分だけを読んでいただければ概要がわかるようにしました。
まとめ
詳しい説明 より詳しい説明をしてあります。


特に重要な事項は繰り返して記述してあります。
概要把握とセンスの体得に御利用いただければ幸いです。


尚、具体的な製品画像や実績はホームページに多数のっております。
他にもいろいろポイントが多数ありますけれど、膨大になるので絞り込みました。



タイムカプセルに入れてはいけないもの
以下のものは収納できません。
可燃物
マッチ・ライター・アルコール・ベンジン・シンナー・ガソリン・灯油・花火・ガスボンベ
固形燃料

以下のものは収納しないで下さい。
タイムカプセル内部の圧力を下げる危険があるもの。
脱酸素剤・乾燥剤

タイムカプセル内部の圧力を上げる危険があるもの。
防虫剤・殺虫剤・漂白剤

タイムカプセルを破壊する危険があるもの。
乾電池・バッテリー・漂白剤

タイムカプセルに入れる場合に配慮が必要なもの
動植物や昆虫の標本類
昆虫の卵の付着の危険や腐敗によるタイムカプセルの収納物への悪影響の危険があります。

CDは情報が消える場合があります。


タイムカプセルにふさわしい収納物の例
新聞・週刊誌 主要記事は中性紙(後述:補足3 参照)に複写する。
家族写真・友人との写真・近所の風景写真・住宅地図
ワイン・日本酒・焼酎・ウイスキー・梅酒
おもちゃ・ゲーム
各種広報文・各種名簿
開封時の祝い式典補助(金一封)
作文や絵画
ビデオテープやCD CDは情報が消える場合があります。
手紙(本人が書いた通知:開封時に投函する。開封済の御案内)
個人別のプライベートチューブに未来への自分への手紙
現行切手・貨幣
世界地図
寄せ書き(布・紙)
手や足の墨拓

そのまま保存できない新聞・雑誌なども時間の流れが感じられてよいかと思います。



タイムカプセルの構造と気密に関して


1:気密試験

容器に気密試験用ソケット(ガス注入口兼用)がないのは感心できません。

検査用の気密試験用ソケット(ガス注入口兼用)がなくては検査そのもが不可能です。

水槽や浴槽などに押し込んで気泡の発生を確認すれば簡単に検査ができると思いがちです。

 実際にポリバケツを浴槽に沈めようとすれば体験できますけれど、
そう簡単に全体を沈めることはできません。

 容量が牛乳パック程度の小型タイムカプセルならば
浮力も小さいので沈めることは簡単です。

お問い合わせのお話のなかで上記の検査をしていると明言するメーカーがある。と聞いたことがあります。


 加圧を同時にしてこそ、ある程度の意味ある検査でしょう。

タイムカプセルの品質保証に関する検査方法で指摘しておきたい3点があります。

   @
穴が下にあれば泡はでない
     コップを水中にうつ伏せした時に泡はでません。
     水中に入れるだけでは有効な試験方法になりません。

   A 記録・保存物の入り口の封止検査は?

     タイムカプセルの入り口の接合部分こそ漏れやすい。
     入り口の気密試験は実際に封止した状態で行わないと無意味です。

   B 後述の、呼吸作用に対する検査は?
     夏の気温・地中温度から発生する内部膨張の圧力(呼吸作用)
     に見立てた検査をする為には加圧試験をするしか方法はありません。


注入ソケットが無ければ液体にしろ気体にしろ加圧検査が不可能です。


詳しい説明 水のなかに仮に10m沈めたところで
水圧は1Kg/cuしか作用しません。
しかも、外圧にしかすぎません。


へら絞り方式で製作された容器の場合には溶接部分が無いので
気密試験を省く場合があるかもしれません。

しかし、、タイムカプセルの入り口の気密試験は行わなければなりません。

尚、へら絞り方式は容器厚みが薄いのが一般的であり、
薄い・軽い容器となりがちであり、後述の熱容量の観点から大きな課題を抱えます。


熱容量(比熱×質量:容器の重量)


TIG溶接を完璧にしたと思っていても気密試験すると、、
 あれれれ? は良くある経験です。
タイムカプセル製作上でもっとも時間と手間のかかるのがこの気密試験の工程です。

TIG溶接
通常のTIG溶接より高水準の溶接を行ないます。
厳しい検査に備えて確実な溶接を行ないます。


いろんな気密試験方法がありますけれど、
特に
危険な場合は空気よる加圧試験です。
わずかな加圧でも重大な事故が発生する危険があります。

お客様での気密試験は重大事故を発生させる危険性が大きいので、
必ず相談してください。


微小穴の発見と補修には専門知識が必要です。

詳しい説明 微小穴 仮に、1日で0.3ccの水分が通過する微小穴があったとします。
1月では、0.3×30=9cc
1年では、9cc×12=108cc
10年では、108cc×10=1080cc ペットボトルなみ!
非常に大雑把な試算ですけれど、時間の重みを感じますね。


一般的には、
容器に気密試験用ソケット(ガス注入口兼用)がないのは
検査無し容器と考えるべきでしょう。


この
無検査タイムカプセルは容器が安い分、
格納室等に格別の配慮が必要
でしょう。


格納室が必要なタイムカプセルの場合、
格納室の参考図面も出しております。


当初は気密度の低いタイムカプセルを購入され、
格納室の費用と労力に気づかれて
気密度の高い標準型に買い換えられたユーザーがおられます。




まとめ タイムカプセル容器には気密試験用ソケット(ガス注入口兼用)がついているものを選択する。
格納室の参考図面をお出しできます。




        タイムカプセル 2000 ミニタイプ (カラー・メタリック塗装)

                 注文生産:ロット生産

設計:山村 允彦(まさひこ)
材質:SUS (ステンレス)
寸法:直径 90mm 長さ 175mm
容積:630CC
重量:1110g
標準付属品:シール剤・その他
用途:本格的な長期保存容器です。
    埋設や展示のどちらでもどうぞ。
特長:確実な長期保存を目的に設計しました。
販売:代理店様を紹介させていただきます。代理店御希望歓迎します。
種類:他にも実に多くの形式や容量等があります。
総ネジ式 密閉したところ 小型タイムカプセル 封止前 小型タイムカプセル
スッキリ デザイン と カラフル 付属のシール剤で、
確実な封止ができます。




2:封止方法

封止構造は充分吟味しなければなりません。
遮断距離や遮断断面積。遮断材質などです。

フランジ方式の場合、
太いボルトでないと必要な締め付け力が発生しない危険があります。


どうしてこんなに厚い材料や太いボルトが必要なのか
と思うぐらいの肉厚が必要です。


注意:気密性を向上させるシール剤・シール材      原則禁止です。
シール剤・シール材に建築系コーキング剤やガムテープ・ビニルテープを実施される場合
ほとんど
効果がないと思って下さい。開封時に困難になる場合もあります。

CD DVD USB などの記録メディアを収納される場合は御相談下さい。

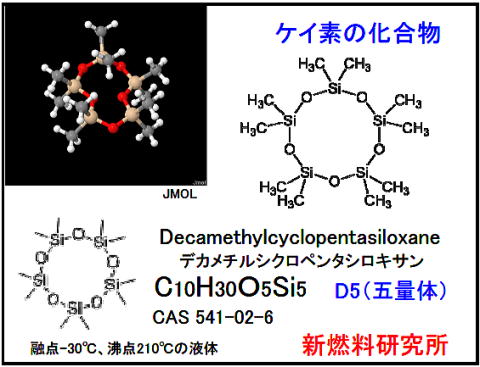

シロキサン 接点障害
シリコーンなどの材料から、シロキサンがガス化する。
シロキサンが酸化分解し、接点上に二酸化ケイ素を生成する。
一般的には50℃程度では微量と思われるものの、長時間の経年変化による酸化を考慮する必要がある。と考えられる。




http://green.ap.teacup.com/biofuel/3767.html


まとめ 厚いフランジ材料・太いボルト・数多いボルトが不可欠です。





        タイムカプセルの大きさ(重量)に関して

3:水没事故

タイムカプセル水没事故(内部に水がいっぱい)は、
行方不明とともに、もっとも多い失敗ではないでしょうか?

液体としての水が浸入する場合を考慮するだけではなく、
結露対策も考慮されるのが良いと思います。

昼夜、夏冬の温度差から、内部気体は収縮膨張を繰り返します。
一般に
、呼吸作用と表現するこの現象を考慮しなければなりません。
水分を含んだ空気を吸い込むと、やがて内部で結露して水が溜まり始めます。

タイムカプセル容器内部をマイナス圧力にさせる危険は避けるべきです。
わざわざ吸い込むようなものです。
食品などに使用される脱酸素剤等を使用されると
内部の酸素と結合した分だけマイナス圧力になります。

詳しい説明 マイナス圧力
気体の式
gas equation
気温15℃の時にタイムカプセルを封入した場合で。

タイムカプセルの内部にあった酸素が半分になった時、
内部温度が40℃に上昇した時、圧力は0.98kg/cu

タイムカプセルの内部にあった酸素が無くなった時、
内部温度が40℃に上昇した時、圧力は0.87kg/cu

つまり、タイムカプセルの内部気体が膨張して圧力が高まる夏さえ、
タイムカプセル内部はマイナス圧力で外部からの水分などの浸入を
助長する危険な傾向におかれている。



容器の頑丈さが必要とされる理由の一つでもあります。
重い容器は一般的に頑丈です。頑丈な容器ほど変形しにくく、
重い容器ほど熱変化の影響をゆっくりと小さく受けます。


大きな鍋であるほど湯にするまでに時間がかかる
と表現すれば理解しやすいかと思います。


薄い・軽い容器は価格が安い特長があるものの
この
熱容量の点が不利ですので別段の工夫が必要でしょう。


できるだけ頑丈な重い容器を選択されるのをお奨めします。



タイムカプセルの例
他にも実績多数あります。

公開していない特殊型式もございます。
タイムカプセル S18タイプ 直接埋設可能 高熱容量 温度変化安定タイプ タイムカプセルS24タイプ タイムカプセル BOX型 タイムカプセル 65リットル つくばエキスポセンター仕様タイムカプセル 2000年
S18 S24 B41 H65 TS40
28.4Kg
18リットル
41Kg
24リットル
17Kg
41リットル
40Kg
65リットル
35Kg
40リットル
温度変化に強い。
直接埋設可。
保存期間:30年
ガス注入口2個
温度変化に強い。
直接埋設可。
保存期間:30年
ガス注入口1個
VHSテープ 31本収納
室内もしくは格納室
保存期間:50年
ガス注入口1個
30cm×35cmの大きい入口で持ちやすい。
直接埋設可。
保存期間:50年
ガス注入口2個
VHSテープ 70本以上収納
展示用
特殊強化窓で内部が見える。
保存期間:50年
ガス注入口1個
熱容量大タイプ 熱容量大タイプ
完売しました。
箱型タイプ
型式変更
容積タイプ 展示タイプ




御成約の場合には記録保存や稟議書に
必要な図面を提供できます。

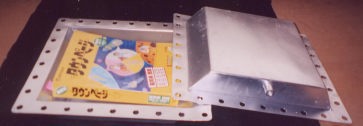

   2002年 新型発表


       生産完了

型式名:BOX 2002
保存期間:30年
容量:約10リットル
重量:約7.5kg
埋設可能・ガス注入口標準装備
収納:VHSテープ 15本 あるいは
    A4 1000枚以上
保存ガス小型カートリッジ標準添付
(注入装置別売・有料貸し出し)

検査成績書付
定価 ¥65、000−
(送料・消費税・現地指導料別途)


まとめ 熱容量(比熱×質量:容器の重量)が充分あるのが望ましい




 タイムカプセル容器の材質に関して

4:容器と小分けの素材

タイムカプセルの容器の材質に求められる条件
ガスや水分を通過させない。
紫外線を通過させない。
タイムカプセル内部からの圧力に耐えられる。
タイムカプセル外部の圧力に耐えられる。
気密試験で壊れてしまわないこと。
埋設の場合に、ねじれたり、歪んだりしないこと。
タイムカプセル本体が腐食しにくい材質か処理のなされていること。
詳しい説明
よく誤解されますが、錆びないとされるステンレスでも錆びます。
酸素と結合してごく薄い保護膜を形成するのです。


さらに詳細をお知りになりたい方は、
ステンレス協会ホームページへどうぞ。
http://www.jssa.gr.jp/
menu.htm

いくつかの保存物にはプライバシーの保証できる工夫が必要と思います。
他人には見られたくない手紙も個人別に収納できた方が良い場合もあるでしょう。
実際には、樹脂製袋で小分け収納される場合が多いようです。
ここで注意して欲しいのは樹脂の種類別の特性です。

タイムカプセルに収納する場合(小分け)に
ポリエチレン樹脂は不適
です。
PET樹脂も不適切です。

酸素透過度や水蒸気透過度の数値がとても大です。

素材の種類による酸素透過率や水蒸気透過率にご注意下さい。
樹脂類は可塑剤が時間をかけて放出されるので御注意下さい。


タイムカプセルの容器が廃棄される時を考え、
リサイクルしやすい素材や
環境にやさしい素材でありたいものです。

まとめ 適切な小分け袋として酸素バリア袋を標準添付しています。



参考資料

植物油の賞味期限の延長

樹脂 PET容器 酸素が通過します。




           タイムカプセルのかたち(形状)に関して


5:本体デザインと容器入り口の形

箱型本体は内容積に無駄がでにくく良い型ですが、費用がややかかります。
円筒型本体は内容積の割には収納しにくい欠点があります。
展示の場合の球形本体やユニークな本体形状は費用がかかるものの愉快なものです。
容器入り口は四角(正方形・長方形)より円形が封止の点で有利です。

一般的に容器入り口は小さい方が封止は確実です。
一般的に容器入り口は丸い方が封止は確実です。
一般的にボルト断面積合計が大きいほど封止は確実です。
しかし、気密検査を実施してこそ意味がある。


上尾市の人形 タイムカプセルに被せる
人形のなかにタイムカプセル
を格納される場合もあります。


まとめ 実際の収納能力と内容積とは異なる。





           タイムカプセル容器の表面処理に関して

6:容器の表面

ステンレス製の場合にバフ研磨で光らせる場合があります。
(ごく薄い不動態膜を形成させます。)

酸洗状態といってしろっぽい場合もあります。
ショットブラストの場合は光りません。
塗装を施してカラフルにする場合もあります。

鉄製の場合に特殊な表面処理を施す場合があります。
(30年〜50年向き)この場合に
処理ムラが発生する場合があります。
外観はよくありませんが機能上は問題ありません。



まとめ 缶スプレーの銀スプレーや金スプレーをすれば雰囲気が変わります。




           タイムカプセルの保存に関して

7:うめる

埋設すると、土はしだいに締め上げるようにタイムカプセルに作用すると考えられます。
  かなりの本体強度と頑丈なパッキンが必要となるものと思われます。

   圧力や地下水やイオンからまもれるだけの強度と材質(表面処理)が必要です。

   温度変化対策として重量も必要です。
   いたづらで掘り起こせないぐらいの大きさや工夫が必要です。

埋設標識はあった方がよいでしょう。

どこに埋めたかわからない、、、
あたりはクレーターだらけ、、、
TV番組のネタとして、他人事として笑える
ものですけれど。

いたずら防止からめだつ場所に埋設されるのがよいかと思います。

石製の小さなもので、
ステンレス板にエッチングしたものをイタズラ防止の特殊ネジで
固定したものなどが良いかと思います。

FRPの人形の中に設置した実例もあります。


タイムカプセルの核心は、
埋めるイベント 掘り返すイベントこそが大切な部分かもしれません。

タイムカプセルイベントの流れ
事前段階 タイムカプセル推進責任者選定
タイムカプセル収納物募集基準発表
タイムカプセル収納物審査
タイムカプセル埋設式典準備
埋めるイベント タイムカプセル埋設式典
掘り返すイベント タイムカプセル開封式典準備
タイムカプセル開封式典
引渡し タイムカプセル開封物保管・寄贈
タイムカプセル開封通知


まとめ 一度で二度美味しい企画となります。
埋設する場合の格納室の参考図面がございます。
標識は代理店に御相談下さい。
FRPの人形も実績があります。代理店に御相談下さい。






           タイムカプセルのガス注入に関して


8:容器内ガス


脱酸素剤は使用しないほうが良いと思います。
酸素を吸着させれれば負圧になってしまいます。
負圧は外部の水分を吸い込む危険があります。
炭酸ガスはいれないほうが良いと思います。
防虫剤等も決していれないで下さい。
圧力があがると
大変危険です。
ガスは可燃性であってはならず、
又、必ず大気圧と同等であることをお薦めします。
なお、他社製メーカーのタイムカプセルへのガス注入も行います。
ガスの種類は総合判断して適切なものを選択させていただいております。



S13にガス注入している画像
タイムカプセル
S13型
注入ガス
特殊シール剤
ガス注入
御客様にでも確実
簡単にできます。


詳しい説明 ガス注入の必要性 タイムカプセルであるためにはガス注入は絶対必要です。
@ タイムカプセル収納物の酸化変質の防止
A タイムカプセル収納物との酸化反応による酸素体積減少に原因する
マイナス圧力化による外部水分の吸い込み危険の防止。
B タイムカプセル収納物に紛れ込んだ虫やその卵の孵化による食い荒らし
を酸素不足状態にする事によって活動できなくする目的。
尚、カビ等は酸素欠乏状態でも防止しきれません。




検査成績書に関して

御希望の場合には検査成績書を発行しております。

最終検査者名が明記されてあります。
産地直送の農産物ではありませんけれど、

だれが作っているのかわかると安心ですよね。
検査立会いも可能です。予めお申し込み下さい。



お問い合わせのコツ

タイムカプセルと一言にいっても
容積・収納物サイズや種類・想定期間・保存展示方法など実に多様です。

できれば以下の項目を御参考に企画をお進め下さい。

まとめ

 タイムカプセルを私的に目的とされますか? イベントでしょうか?
 タイムカプセルに何を入れたいと希望されておられますか?
(長いもの?大きいもの?)

 タイムカプセルの大きさ(容量)の御希望は?

 タイムカプセルの入り口の大きさ(最大寸法)の御希望は?
 タイムカプセルは
埋設されるのか展示ですか?

 タイムカプセルの表面状態の御希望はありますか?
 タイムカプセルを開封するのは何年後?

 タイムカプセルの御予算は?
 タイムカプセルはいつ頃必要ですか?
 現地指導を希望されますか?

 ガス注入(封止)は工場で行いますか? それともお客様がなさいますか?




10年 15年 20年 30年 50年 100年 500年 1000年。。

いろいろな目的の様々なタイプのタイムカプセルがあります。
これからは、過去のタイムカプセルを再使用するのもいいかもしれません。

掘り起こしたタイムカプセルの再利用

適切な埋設条件のタイムカプセルは再利用することが可能です。
補修と気密検査を行なえば使用できる場合があります。
廃棄せずに資源の有効利用をしましょう。


掘り起こしたタイムカプセルの補修作業画像 2005
タイムカプセル 再利用 タイムカプセル 補修



金属製のタイムカプセルなら、修理や検査ができます。


設計 山村 允彦
kappaboss@aol.com

〒528-0047 滋賀県甲賀郡水口町岩坂318

携帯電話
090-4648-9467

電話 0748−62−2176
FAX 0748−63−5891




補足 1: 使用する紙についての参考情報

       朝日新聞記事 佐藤久恵 2001年5月8日 技あり

紙質向上1000年もちます。
       紙に含まれるリグニン、硫酸アルミニウム、
蛍光染料の問題を改良した。
       王子製紙の『OKプリント上質21(商品名)』





詳しい説明 概要理解の参考にして下さい。

補足 2 水いっぱいドロドロ状態を避ける参考情報

できるだけ簡単にわかり易くアドバイスをしようとしましたが、
どうしても理解しておいていただきたい予備知識もあります。


タイムカプセル本体は、

夜昼、夏冬の温度差から内部の気体は収縮・膨張を繰り返します。

収縮するときは外部から湿った空気や水分を取り入れる傾向になります。

膨張する時は、内部から外部へOリングやパッキンを押し出そうとします。

この呼吸作用を日夜繰り返します。

この作用に打ち勝ってこそタイムカプセルは機能を果たします。



小さな、細いボルトでは気密維持ができません。




ボルトナット締め付けトルク (材質:S45C 鉄系) 単位(Kgf×cm)
M6 55
M8 130
M10 260
M12 480
M16 1150
M22 2800

ボルトとナットで締め付けるタイムカプセルの場合は、Oリングかパッキンを使用します。
(私が設計し製作した総ネジ式のタイムカプセルは未だインターネット上を含め、類似品を発見しておりません。)

私も多数設計するなかで、Oリングやパッキンを使用します。

ボルトとナットの締結(しめつけるとゆう簡潔な用語)には材質や封止構造に応じた適切な締め付けの力があります。


普通の力とはどれくらいか? JAF-MATE 2002 1月2月合併号 p32 によれば、

男性 10〜13 Kgf・m(1000〜1300 kgf・cm)
女性  8〜10 Kgf・m (800〜1000 kgf・cm)

*締め付けトルクの10kgf・mとは、1mの長さの先端に10kgの力を加えた時にナットにかかる力。
車載レンチの多くは長さが約25cmなので、40kgの力が必要となる。


締めすぎ、締め不足の結果は?

締めすぎの場合はボルトが切断します。

締め不足の場合はOリングやパッキンの効果がでない場合があります。

締めムラもいけません。

全てのボルトナットが均一に締められてこそ、Oリングやパッキンは性能を発揮します。

又、細いボルトで本数が少ない時には確実に封止ができかねると思います。

例えば、M6を10本使用したとします。上の表を援用すると、55×10=550kgf・cm
私の設計の場合、M12で仮に10本使用するとします。

480×10=4800kgf・cm

気密試験を実際に幾度も繰り返して使用ボルトや本数を決定しております。

上の計算例では8倍以上の差が発生しております。

必ずしも、構造によっては8倍以上とはいえません。
しかし、理解の手助けになると思います。

尚、M12を15本や20本使用する設計を行う場合があります。
現に2002年BOX型(2002年新発表A4 1000枚収納可能)

タイムカプセルはM12ボルトナットを30本使用しております。

気密試験を繰り返すなかで、水の浸入を防ぐ為に結果的に必要となりました。

ここでは詳しく説明するほどわかりにくくなるのでこの辺で、ボルトとナットの締結のアドバイスをやめます。


いろんなタイプのタイムカプセルを設計製作すればするほど

気密性の保持・持続の難しさが理解できてきております。

ボルトの直径(φmm)本数に留意!

自作される場合や購入される場合には理由を質問しましょう!

尚、私の設計製作するタイムカプセルは、

 締め付けトルク×本数=5000を超えているのが標準
です。

これ以下では私のタイムカプセル気密試験に合格できないかと思います。


まとめ 確実な設計と製作がなされ、
厳しい品質検査に合格したタイムカプセルを選択しましょう!





卒業記念の実例

製品の事例

イベントの事例 1



お問い合わせ先  設計者直通  携帯電話 090-4648-9467

メール

トップ
